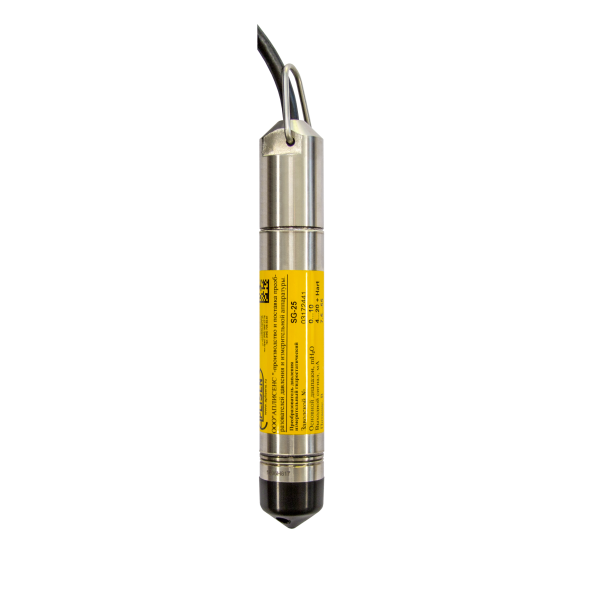

Гидростатические зонды глубины APLISENS типа SG-25

Преобразователь давления измерительный гидростатический SG-25 предназначен для измерений гидростатического (избыточного) давления в жидкости, не имеющей механических примесей, вычисления на его основе глубины погружения или уровня жидкости и преобразования ее в унифицированный аналоговый выходной сигнал постоянного тока или постоянного напряжения. Преобразователь давления SG-25 предназначен для измерения уровня жидкости в резервуарах, скважинах, колодцах или пьезометрах.

Измерение уровня с помощью преобразователя давления осуществляется путем использования прямой зависимости между высотой столба жидкости и вызванным гидростатическим давлением. Измерение давления осуществляется на уровне разделительной мембраны погруженного преобразователя и соотносится к атмосферному давлению с помощью капилляра, находящегося в кабеле.
Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделен от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью. Совмещенный с измерительным элементом электронный усилитель, стандартизирует сигнал. Электронная схема преобразователя защищает его от повреждений, вызванных помехами индуктированным грозовым разрядом или электроэнергетическим взаимодействием оборудования.

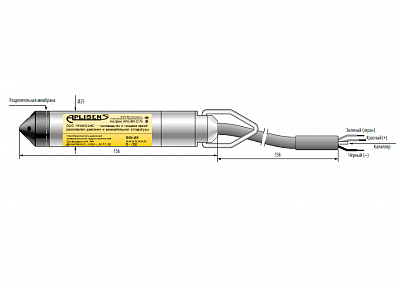

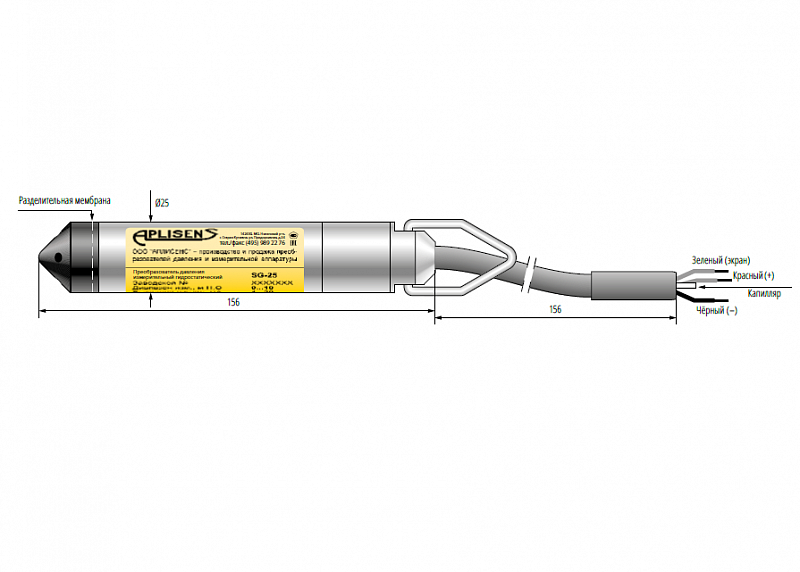

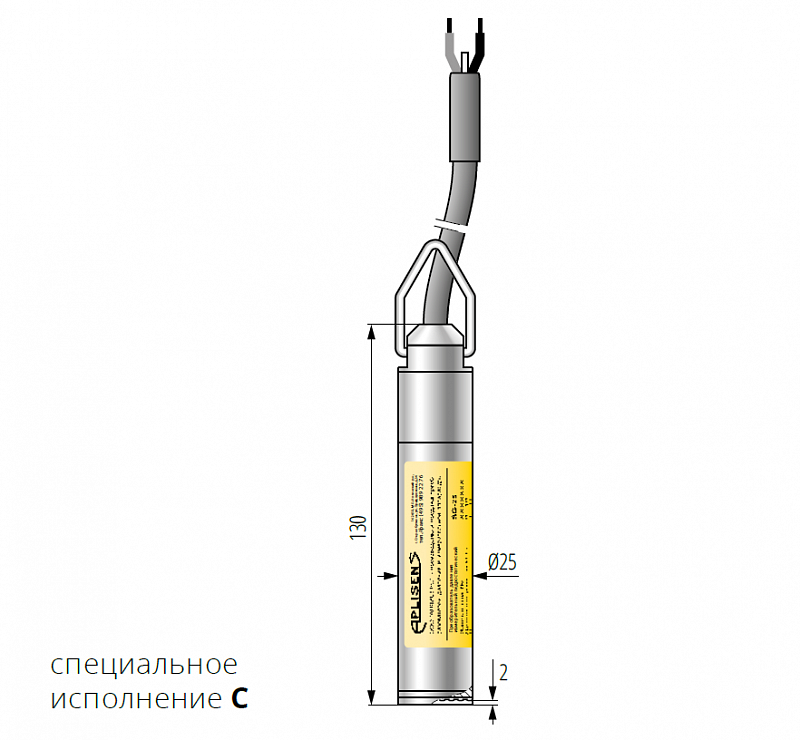

В преобразователях SG-25 предусмотрено специальное исполнение С с открытой лицевой мембраной. Данное исполнение применяется для измерения уровня жидкости, которая в контакте с преобразователем может образовывать осадки. Свободный доступ к мембране упрощает очистку, однако несет опасность повреждения поверхности мембраны в процессе эксплуатации и просмотров.
В преобразователях SG-25, для измерений во взрывоопасных зонах, предусмотрено специальное исполнение Ex.

Опущенный на заданный уровень преобразователь давления может свободно висеть на кабеле или лежать на дне резервуара. При необходимости кабель с капилляром можно нарастить стандартным кабелем. При соединении кабелей капилляр не должен перекрываться (давление внутри должно быть равно атмосферному давлению), однако в месте соединения кабелей необходимо обеспечить защиту капилляра от попадания в него жидкости или других загрязнений.
Фирма «АПЛИСЕНС» рекомендует применение специализированного зажима для крепления кабеля типа SG и монтажной коробки, оснащенной отверстием с гидроизолирующей мембраной. При длинных линиях передачи сигнала рекомендуем добавочно использование схемы защиты от перенапряжения UZ-2 в форме настенной коробки, облегчающей соединение кабелей. При смотке кабеля преобразователя, диаметр свёртывания не должен быть менее 20 см, а также недопустимы механические повреждения кабеля.
При погружении преобразователя на глубину более 100 м кабель с капилляром должен быть прикреплен к стальному несущему тросу. Механическая очистка мембраны преобразователя ЗАПРЕЩЕНА.
Загрязнения, накопившиеся на мембране во время эксплуатации, запрещается удалять механическими средствами, в частности скребками, щетками и т. п., поскольку это может привести к повреждению. Единственным допустимым способом является растворение загрязнений, при необходимости для удаления можно использовать мягкую кисть..
Осадок на мембране может оказывать воздействие на кривую преобразования..
Примеры способов очистки мембраны:.
- в случае накипи на мембране и вокруг нее нижнюю часть преобразователя, включая мембрану, нужно, примерно на 20 минут, погрузить в 10%-ный раствор Kamix, который можно приобрести у производителя;.
- отложения веществ нефтяного происхождения следует размягчать и смывать растворителем или моющим средством;.
- отложения органических веществ следует размягчать в теплой воде с температурой до 85 °C или в моющем средстве в случае жирных отложений..
