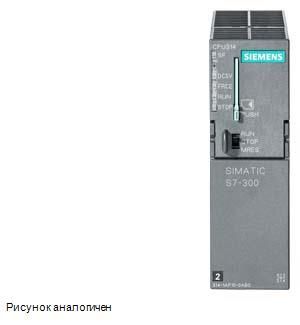

SIMATIC S7-300, CPU 314 CPU WITH MPI INTERFACE, INTEGRATED 24V DC POWER SUPPLY, 128 KBYTE WORKING MEMORY, MICRO MEMORY CARD NECESSARY
|
|
Общая информация
|
|
Версия продукта
|
01
|
|
Версия микропрограммного обеспечения
|
V3.3
|
|
Инженерное обеспечение с помощью
|
|
пакета программного обеспечения для программирования
|
STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.2 + SP1 с HSP 218
|
|
Напряжение питания
|
|
Номинальное значение (пост. ток)
|
|
|
24 В пост. тока
|
Да
|
|
Допустимый диапазон, нижний предел (пост. ток)
|
19,2 V
|
|
Допустимый диапазон, верхний предел (пост. ток)
|
28,8 V
|
|
Внешняя защита предохранителями для питающих линий (рекомендуется)
|
мин. 2 A
|
|
Перемыкание при отказе сетевого питания и отключении напряжения
|
|
Время перемыкания при отказе сетевого питания и отключении напряжения
|
5 ms
|
|
Мин. частота повторения импульсов
|
1 s
|
|
Входной ток
|
|
Потребление тока (номинальное)
|
650 mA
|
|
Потребление тока (в режиме холостого хода), тип.
|
140 mA
|
|
Нормальный ток включения
|
3,5 A
|
|
It
|
1 A·s
|
|
Рассеиваемая мощность
|
|
Нормальная рассеиваемая мощность
|
4 W
|
|
Запоминающее устройство
|
|
Оперативное запоминающее устройство
|
|
встроенный
|
128 kbyte
|
|
расширяемое
|
Нет
|
|
Емкость остаточной памяти для остаточных блоков данных
|
64 kbyte
|
|
Память загрузки
|
|
вставная (MMC)
|
Да
|
|
вставная (MMC), макс.
|
8 Mbyte
|
|
Мин. хранение данных на MMC (с момента последнего программирования)
|
10 y
|
|
Хранение в буфере
|
|
есть
|
Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
|
|
без АКБ
|
Да; Программа и данные
|
|
Время обработки ЦП
|
|
нормальное время операций побитовой обработки
|
0,06 µs
|
|
нормальное время операций со словами
|
0,12 µs
|
|
нормальное время выполнения операций арифметики с фиксированной точкой
|
0,16 µs
|
|
нормальное время выполнения операций с плавающей точкой
|
0,59 µs
|
|
Блоки ЦП
|
|
Число блоков (общее)
|
1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
|
|
Блоки данных (DB)
|
|
Макс. число
|
1 024; Диапазон числовых значений: от 1 до 16000
|
|
Макс. размер
|
64 kbyte
|
|
Функциональные блоки (FB)
|
|
Макс. число
|
1 024; Диапазон числовых значений: от 0 до 7999
|
|
Макс. размер
|
64 kbyte
|
|
Функции (FC)
|
|
Макс. число
|
1 024; Диапазон числовых значений: от 0 до 7999
|
|
Макс. размер
|
64 kbyte
|
|
Организационные блоки (OB)
|
|
Описание
|
см. систему команд
|
|
Макс. размер
|
64 kbyte
|
|
Число свободных организационных блоков циклического выполнения
|
1; OB 1
|
|
Число организационных блоков прерывания по времени
|
1; OB 10
|
|
Число организационных блоков прерываний с задержкой
|
2; OB 20, 21
|
|
Число организационных блоков циклических прерываний
|
4; OB 32, 33, 34, 35
|
|
Число организационных блоков аппаратного прерывания
|
1; OB 40
|
|
Число пусковых организационных блоков
|
1; OB 100
|
|
Число организационных блоков обработки асинхронных ошибок
|
4; OB 80, 82, 85, 87
|
|
Число организационных блоков обработки синхронных ошибок
|
2; OB 121, 122
|
|
Глубина вложенности
|
|
на класс приоритета
|
16
|
|
дополнительно на организационный блок обаботки ошибок
|
4
|
|
Счетчики, таймеры и их остаток
|
|
Счетчик S7
|
|
Число
|
256
|
|
Остаточность
|
|
— настраивается
|
Да
|
|
— нижний предел
|
0
|
|
— верхний предел
|
255
|
|
— предварительно задано
|
от Z 0 до Z 7
|
|
Диапазон счета
|
|
— нижний предел
|
0
|
|
— верхний предел
|
999
|
|
Счетчик IEC
|
|
есть
|
Да
|
|
Вид
|
Системный функциональный блок
|
|
Число
|
неограниченное число (ограничение устанавливается только посредством ОЗУ)
|
|
Таймеры S7
|
|
Число
|
256
|
|
Остаточность
|
|
— настраивается
|
Да
|
|
— нижний предел
|
0
|
|
— верхний предел
|
255
|
|
— предварительно задано
|
без остаточности
|
|
Временной диапазон
|
|
— нижний предел
|
10 ms
|
|
— верхний предел
|
9 990 s
|
|
Таймер IEC
|
|
есть
|
Да
|
|
Вид
|
Системный функциональный блок
|
|
Число
|
неограниченное число (ограничение устанавливается только посредством ОЗУ)
|
|
Области данных и их остаток
|
|
остаточная область данных, общая
|
Все, макс. 64 Кбайт
|
|
Маркер
|
|
Макс. число
|
256 byte
|
|
Есть остаток
|
Да; от MB 0 до MB 255
|
|
Предварительно заданный остаток
|
от MB 0 до MB 15
|
|
Число меток синхронизации
|
8; 1 байт маркера
|
|
Блоки управляющих данных
|
|
Макс. число
|
1 024; Диапазон числовых значений: от 1 до 16000
|
|
Макс. размер
|
64 kbyte
|
|
Настраиваемый остаток
|
Да; посредством свойства Non Retain на блоке данных
|
|
Предварительно заданный остаток
|
Да
|
|
Локальные данные
|
|
на класс приоритета, макс.
|
32 kbyte; макс. 2 Кбайт на блок
|
|
Адресная область
|
|
Периферийная адресная область
|
|
Вводы
|
1 024 byte
|
|
Выводы
|
1 024 byte
|
|
Образ процесса
|
|
Вводы
|
1 024 byte
|
|
Выводы
|
1 024 byte
|
|
Вводы, настраивается
|
1 024 byte
|
|
Выводы, настраивается
|
1 024 byte
|
|
Вводы, предварительно задано
|
128 byte
|
|
Выводы, предварительно задано
|
128 byte
|
|
Цифровые каналы
|
|
Вводы
|
1 024
|
|
— в том числе централизованных
|
1 024
|
|
Выводы
|
1 024
|
|
— в том числе централизованных
|
1 024
|
|
Аналоговые каналы
|
|
Вводы
|
256
|
|
— в том числе централизованных
|
256
|
|
Выводы
|
256
|
|
— в том числе централизованных
|
256
|
|
Конфигурация аппаратного обеспечения
|
|
Количество расширительных устройств, макс.
|
3
|
|
Число ведущих устройств DP
|
|
встроенный
|
0
|
|
по CP
|
4
|
|
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
|
|
Функциональные модули
|
8
|
|
Коммуникационные процессоры, LAN
|
10
|
|
Монтажные стойки
|
|
Макс. число монтажных стоек
|
4
|
|
Макс. число модулей на монтажную стойку
|
8
|
|
Время
|
|
Часы
|
|
буферные и синхронизируемые
|
Да
|
|
Время хранения в буфере
|
6 wk; при температуре окружающей среды 40 °C
|
|
Макс. отклонение в день
|
10 s; норм.: 2 с
|
|
Работа часов после включения сетевого питания
|
После отключения сети часы продолжают работать
|
|
Работа часов после завершения времени хранения в буфере
|
Часы продолжают работать с момента времени, в который была отключена сеть
|
|
Счетчик рабочего времени
|
|
Число
|
1
|
|
Числовые значения/диапазон числовых значений
|
0
|
|
Диапазон значений
|
от 0 до 2^31 часов (при использовании SFC 101)
|
|
Степень детализации
|
1 час
|
|
остаточн.
|
Да; при каждом запуске нужно запускать заново
|
|
Синхронизация времени
|
|
поддерживается
|
Да
|
|
на MPI, ведущее устройство
|
Да
|
|
на MPI, починенное устройство
|
Да
|
|
в AS, ведущее устройство
|
Да
|
|
в AS, подчиненное устройство
|
Нет
|
|
Цифровые входы
|
|
Число входов
|
0
|
|
Цифровые выводы
|
|
Вид выходов
|
0
|
|
Аналоговые вводы
|
|
Число аналоговых входов
|
0
|
|
Аналоговые выводы
|
|
Число аналоговых выходов
|
0
|
|
Интерфейсы
|
|
Число интерфейсов Industrial Ethernet
|
0
|
|
Число интерфейсов RS 485
|
1; MPI
|
|
Число интерфейсов RS 422
|
0
|
|
1. интерфейс
|
|
Тип интерфейса
|
встроенный интерфейс RS 485
|
|
Физические параметры
|
RS 485
|
|
гальванически развязанный
|
Нет
|
|
Макс. электропитание интерфейса (от 15 до 30 В пост. тока)
|
200 mA
|
|
Функции
|
|
MPI
|
Да
|
|
Ведущее устройство PROFIBUS DP
|
Нет
|
|
Подчиненное устройство PROFIBUS DP
|
Нет
|
|
Двухточечное соединение
|
Нет
|
|
MPI
|
|
Макс. скорости передачи данных
|
187,5 kbit/s
|
|
Службы
|
|
— Связь PG/OP
|
Да
|
|
— Маршрутизация
|
Нет
|
|
— Глобальная система передачи данных
|
Да
|
|
— Базовая S7-связь
|
Да
|
|
— S7-связь
|
Да; только сервер, соединение проектируется с одной стороны
|
|
— S7-связь, в качестве клиента
|
Нет
|
|
— S7-связь, в качестве сервера
|
Да
|
|
Функции связи
|
|
Связь PG/OP
|
Да
|
|
Маршрутизация наборов данных
|
Нет
|
|
Глобальная система передачи данных
|
|
поддерживается
|
Да
|
|
Макс. число GD-контуров
|
8
|
|
Макс. число GD-пакетов
|
8
|
|
Макс. число GD-пакетов, отправитель
|
8
|
|
Макс. число GD-пакетов, получатель
|
8
|
|
Макс. размер GD-пакетов
|
22 byte
|
|
Макс. размер GD-пакетов (из них согласованных)
|
22 byte
|
|
Базовая S7-связь
|
|
поддерживается
|
Да
|
|
Макс. количество полезных данных на запрос
|
76 byte
|
|
Макс. количество полезных данных на запрос (из них согласованных)
|
76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
|
|
S7-связь
|
|
поддерживается
|
Да
|
|
в качестве сервера
|
Да
|
|
в качестве клиента
|
Да; посредством CP и загружаемых FB
|
|
Макс. количество полезных данных на запрос
|
180 byte; при использовании PUT/GET
|
|
Макс. количество полезных данных на запрос (из них согласованных)
|
240 byte; в качестве сервера
|
|
S5-совместимая связь
|
|
поддерживается
|
Да; посредством CP и загружаемых FC
|
|
Число соединений
|
|
общее
|
12
|
|
применяется для PG-связи
|
11
|
|
— резервируется для PG-связи
|
1
|
|
— настраивается для PG-связи, мин.
|
1
|
|
— настраивается для PG-связи, макс.
|
11
|
|
применяется для OP-связи
|
11
|
|
— резервируется для OP-связи
|
1
|
|
— настраивается для OP-связи, мин.
|
1
|
|
— настраивается для OP-связи, макс.
|
11
|
|
применяется для базовой S7-связи
|
8
|
|
— резервируется для базовой S7-связи
|
0
|
|
— настраивается для S7-связи, мин.
|
0
|
|
— настраивается для S7-связи, макс.
|
8
|
|
Функции оповещения S7
|
|
Макс. число запрашиваемых станций для функций оповещения
|
12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7
|
|
Сообщения диагностики процессов
|
Да
|
|
макс. число одновременно активных блоков Alarm-S
|
300
|
|
Функции испытания и ввода в эксплуатацию
|
|
Блок состояния
|
Да; до 2 одновременно
|
|
Одиночный шаг
|
Да
|
|
Число контрольных точек
|
4
|
|
Состояние/управление
|
|
Переменные состояние/управления
|
Да
|
|
Переменные
|
входы, выходы, маркеры, блоки данных, таймеры, счетчики
|
|
Макс. число переменных
|
30
|
|
— из них переменных состояния, макс.
|
30
|
|
— из них переменных управления, макс.
|
14
|
|
Принудительное исполнение
|
|
Принудительное исполнение
|
Да
|
|
Принудительное исполнение, переменные
|
Входы, выходы
|
|
Макс. число переменных
|
10
|
|
Диагностический буфер
|
|
есть
|
Да
|
|
Макс. число элементов
|
500
|
|
— настраивается
|
Нет
|
|
— из них устойчивых к отказу сети
|
100; Только последние 100 элементов являются остаточными
|
|
Макс. число элементов, считываемых в режиме RUN
|
499
|
|
— настраивается
|
Да; с 10 до 499
|
|
— предварительно задано
|
10
|
|
Сервисные данные
|
|
считываемые
|
Да
|
|
Окружающие условия
|
|
Температура окружающей среды при эксплуатации
|
|
мин.
|
0 °C
|
|
макс.
|
60 °C
|
|
Проектирование
|
|
Программное обеспечение для проектирования
|
|
STEP 7
|
Да; не ниже версии V 5.2 SP1 + аппаратное обновление
|
|
Программирование
|
|
Операционный резерв
|
см. систему команд
|
|
Круглые скобки
|
8
|
|
Системные функции (SFC)
|
см. систему команд
|
|
Системные функциональные блоки (SFB)
|
см. систему команд
|
|
Язык программирования
|
|
— KOP
|
Да
|
|
— FUP
|
Да
|
|
— AWL
|
Да
|
|
— SCL
|
Да
|
|
— CFC
|
Да
|
|
— GRAPH
|
Да
|
|
— HiGraph®
|
Да
|
|
Защита ноу-хау
|
|
Защита программ пользователя/защита паролем
|
Да
|
|
Кодирование блоков
|
Да; с S7-Block Privacy
|
|
Размеры
|
|
Ширина
|
40 mm
|
|
Высота
|
125 mm
|
|
Глубина
|
130 mm
|
|
Массы
|
|
Масса, прибл.
|
280 g
|
