Локальный регулятор

Локальный регулятор

Локальный регулятор - это устройство (система) локального логического управления, взаимодействующее с объектом управления посредством аналоговых и дискретных сигналов ввода/вывода, и реализующее законы ПИД-регулирования (ПИ, ПД). Локальный регулятор и устройства логического управления широко используются при построении автоматизированных систем с обратной связью для управления объектами различных сфер промышленности.

Регуляторы теплоэнергетического оборудования решают задачи смешанного управления, где объект управления требует как аналогового, так и логического управления, а также в ситуации, когда целевая система содержит несколько разнотипных объектов. Локальный регулятор имеет интерфейс пользователя, позволяющий конфигурировать алгоритм, менять режимы работы и отображать текущее состояние объекта. ООО «НПЦ «Европрибор» разработан и активно внедряется ряд локальных регуляторов для теплоэнергетического оборудования. Данный класс регуляторов заинтересует прежде всего ТЭЦ, котельные, тепловые и электрические сети.

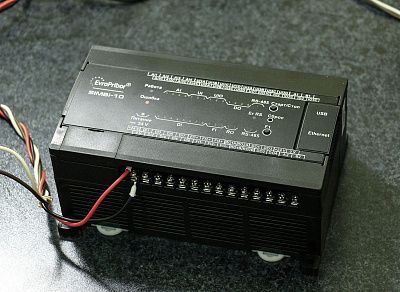

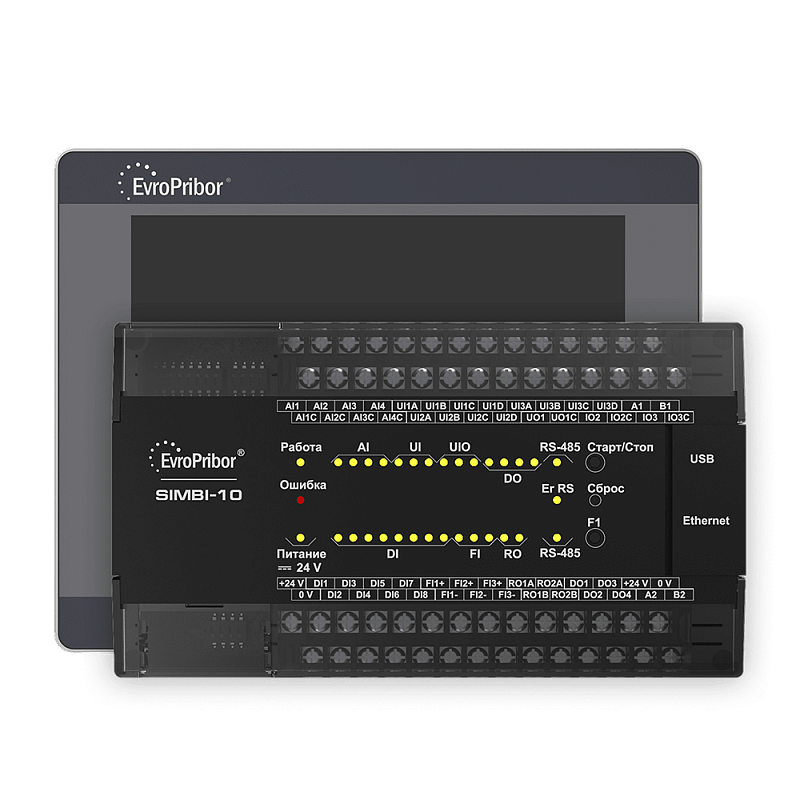

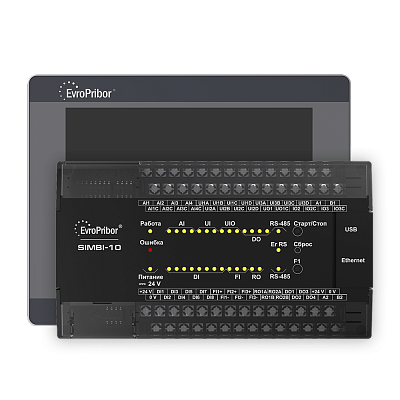

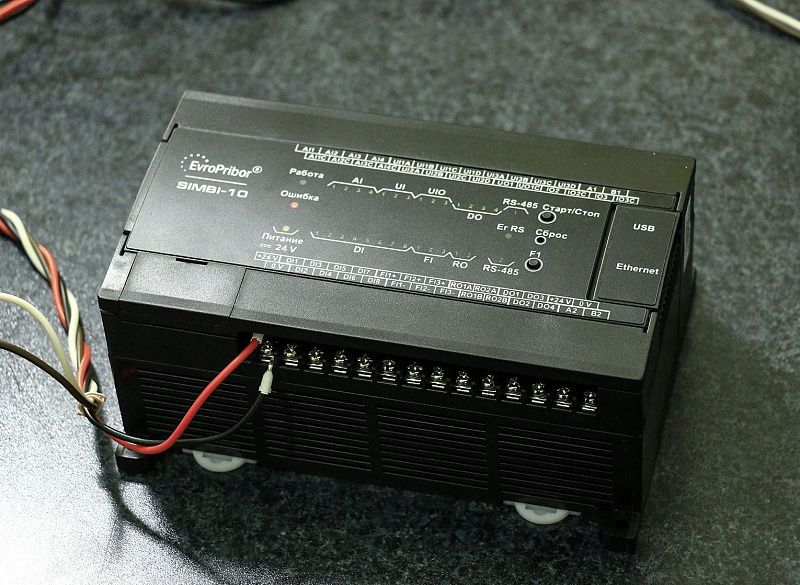

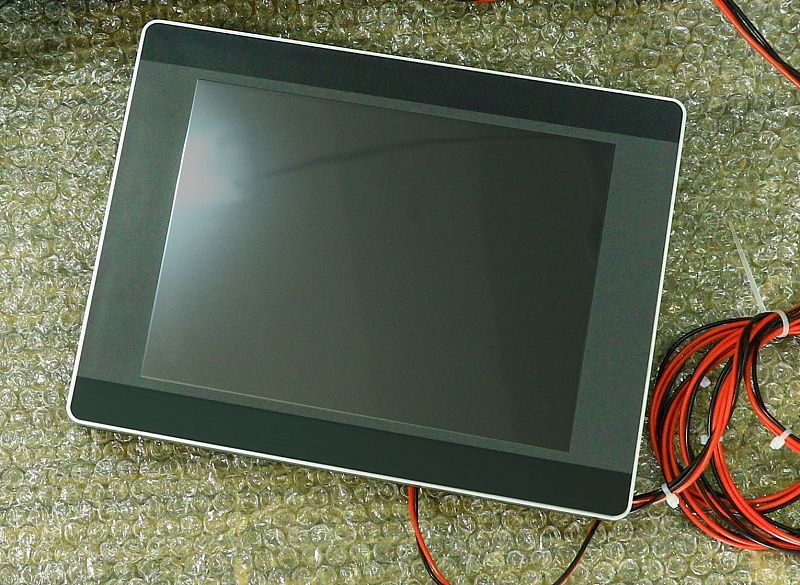

Локальные регуляторы производства ООО «НПЦ «Европрибор» являются функционально готовыми устройствами, предназначенными для управления рабочим процессом (например, поддержание величины давления, разрежения, температуры, уровня и пр.) в составе промышленного оборудования. В базовой комплектации регулятор является программно и конструктивно законченным локальным устройством, состоящим из моноблочного промышленного контроллера Simbi-10, сенсорной панели оператора различных диагоналей и блока питания. Для монтажа на объекте достаточно подключить входные/выходные сигналы регулятора (датчики), исполнительные механизмы (ИМ), промежуточные реле и т.п. Устройство позволяет эффективно управлять работой исполнительного оборудования на объекте, решать задачи автоматизации процессов и технологического оборудования, влиять и оперативно реагировать на алгоритмы работы системы.

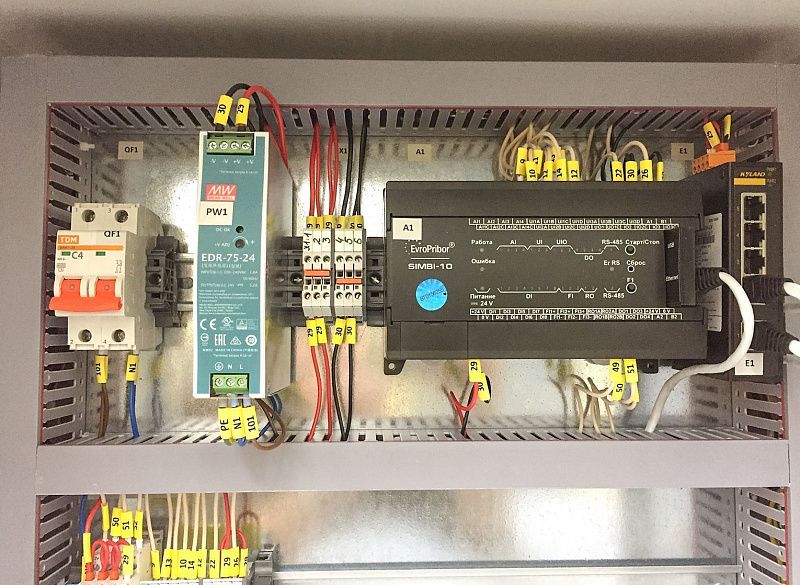

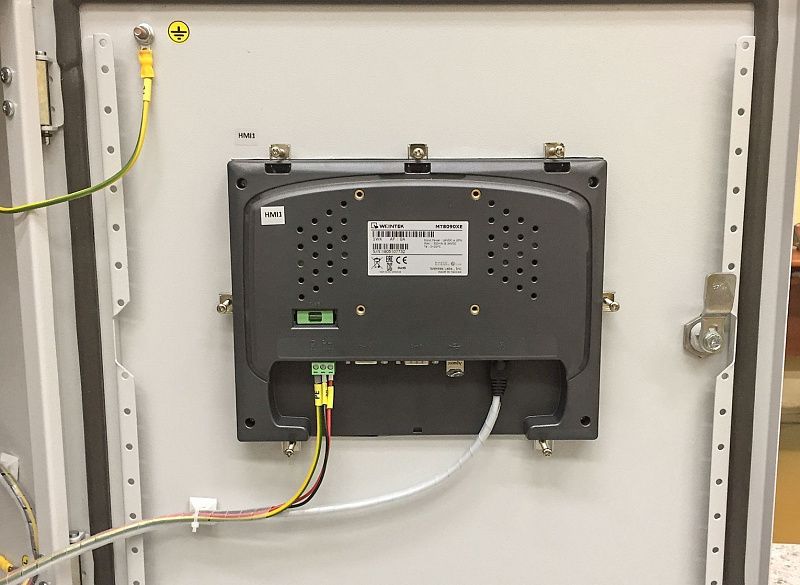

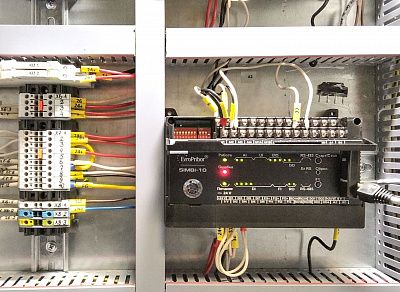

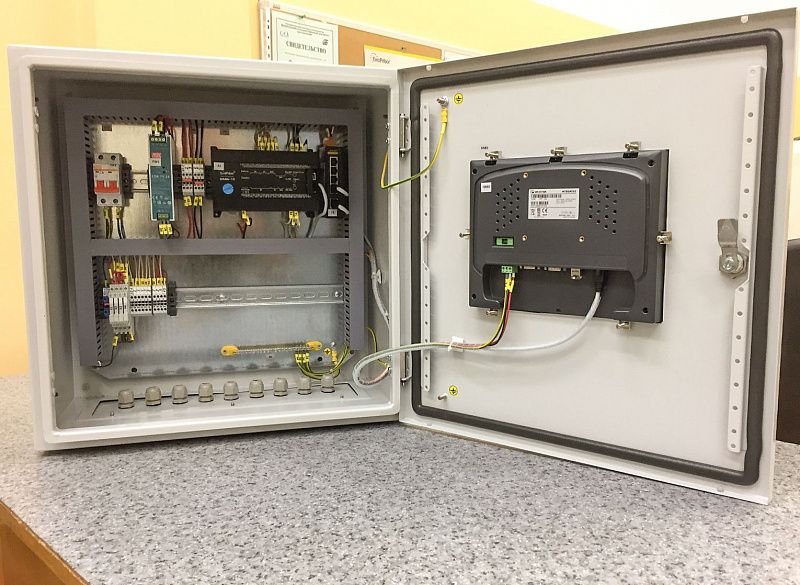

Любой локальный регулятор (их совокупность) может быть конструктивно реализован как в шкафном исполнении (телекоммуникационный или электротехнический) с любым классом защиты, так и в настенном, т.е. оборудование может быть смонтировано на DIN-рейку или монтажную панель для размещения в уже существующих шкафах или вовсе без таковых.

В качестве элементов индикации в локальных регуляторах используются виртуальные компоненты на панелях оператора, световая индикация модулей контроллера Simbol-100 и Simbi-10, кроме того, световая индикация может присутствовать на таких элементах, как блоки питания, промежуточные реле и пр., а также на светосигнальной аппаратуре Заказчика либо на вновь устанавливаемой.

Локальный регулятор на базе программно-технического комлекса "REGION" Локальный регулятор - это универсальное решение для автоматизации Вашего объекта, которое обладает целым рядом функций, позволяющих экономить ресурсы без ограничения возможностей. Среди них: задатчик; балансировка; режимы работы; управление; коэффициенты ПИД; автонастройка; визуализация; мнемосхемы; тренды; архивы.

Как правило, регуляторы поставляются со встроенным программным обеспечением в соответствии с техническим заданием Заказчика, при необходимости может быть поставлен набор оборудования, который Заказчик может запрограммировать самостоятельно. Настройка/программирование может производиться с панели оператора (при наличии), либо в среде программирования контроллера Simbi-10 – СПО «SimbiSoft». Конфигурация параметров модулей расширения (при наличии) осуществляется с помощью специализированного программного обеспечения (СПО) «S100Configurator».

Ключевые особенности (базовая комплектация):

• 7 входных аналоговых сигналов: значения регулируемых параметров (давление, температура, уровень, расход и т.п.), состояния ИМ – сигналы от указателей положения и задающих устройств; сигналы от других регуляторов.
• 11 входных дискретных сигналов: состояния конечных и путевых выключателей ИМ; режимы работы Автоматический/дистанционный (ручной); состояния коммутационных устройств (пуск, стоп, «больше»/меньше»); в том числе 3 высокоскоростных входа для измерения частоты следования импульсов до 20 кГц (например, частота вращения).
• 6 дискретных выходов: управления ИМ, выдача дискретных сигналов в другие схемы (например, технологическая сигнализация).
• 3 аналоговых выхода: управления частотными преобразователями, размножение аналоговых сигналов от аналоговых входов и т.п.
• 2 интерфейса RS-485 ModBus RTU: подключение дополнительных модулей ввода-вывода, интерфейсное управление коммутационными устройствами и частотными приводами; связь с другими регуляторами.
• 1 интерфейс Ethernet для передачи информации на верхний уровень.
• Интерфейс базовой сенсорной панели состоит из следующих блоков: «Задатчик», «Балансировка», «Режимы работы», «Управление», «Коэффициенты ПИД», «Автонастройка», «Визуализация», «Мнемосхемы», «Тренды», «Архивы», «Авторизация пользователей», «Информация о памяти устройства и памяти внешнего накопителя», «Дата-время», «Информационное поле положения пользователя в системе». В расширенной версии: «Изменение количества экранов», «Добавление источников входных и выходных сигналов», «Возможность добавления графиков».
• В качестве элементов индикации в локальных регуляторах используются виртуальные компоненты на панелях оператора, световая индикация модулей контроллера Simbol-100 и Simbi-10, кроме того, световая индикация может присутствовать на таких элементах, как блоки питания, промежуточных реле и пр., а также на светосигнальной аппаратуре Заказчика либо на вновь устанавливаемой.

Комплектность поставки:

• Регулятор температуры перегретого пара.
• Регулятор питания барабанного котла водой.
• Регулятор процесса горения барабанных котлов.
• Регулятор подачи топлива.
• Регулятор подачи воздуха.
• Регулятор тяги (разрежение в топке).

• Регулятор нагрузки водогрейного котла.
• Регулятор воздуха (соотношение топливо-воздух).
• Регулятор тяги (не отличается от работы аналогичного регулятора для паровых котлов).

• Раздельные или комбинированные решения регуляторов на различное количество контуров и вспомогательного оборудования ТП, ЦТП.

• Регулятор производительности осветлителя.
• Регулятор температуры воды к осветлителю.
• Регулятор расхода регенерируемой воды к осветлителю.
• Регулятор дозировки реагентов.
• Регулятор по расходу исходной воды.
• Регулятор по дискретным входам-выходам насосов-дозаторов.
• Общие регуляторы для химических цехов ТЭЦ (ТЭС).

• Регулятор РОУ.
• Регулятор давления пара за РУ и РОУ.
• Регулятор температуры пара за РОУ.
• Регулятор давления и уровня в деаэраторе.
• Регулятор давления в деаэраторе атмосферного типа или регулятор разрежения в вакуумном деаэраторе.
• Регулятор уровня в баке-аккумуляторе деаэратора.
• Регулятор давления в подающем газопроводе (мазутопроводе).
• Регулятор температуры мазута (рециркуляция).
• Регулятор температуры воды, подаваемой в теплосеть.
• Регулятор давления в обратном коллекторе теплосети (подпитка).
• Регулятор уровня в ПНД, ПВД, бойлеров ТГ.
• Регулятор расходов сетевой воды (циркуляционные контуры).

• Интеграция регулятора с существующими органами управления (РЗД, БРУ, БУ ПБР).
• Интеграция регулятора в существующие АСУТП и SCADA.
• Возможность расширения регуляторов в полномасштабные АСУТП.
• Модули ввода/вывода Simbol-100.
• Системы питания (ИБП, АВР).
• Промежуточные реле (твёрдотельные, электромеханические).
• Измерительные преобразователи.
• Коммутационное оборудование и т.п.
