Манометры: типы и принципы функционирования

Манометры — это приборы, без которых сложно представить современные промышленные и бытовые системы. Они помогают контролировать давление в различных средах, обеспечивая безопасность и эффективность работы оборудования. В этой статье разберем, что измеряет манометр, какие виды манометров существуют, как они устроены и где используются.

Что такое манометр?

Это измерительный прибор, предназначенный для определения давления жидкостей, газов и паров. Он может показывать избыточное, вакуумметрическое или абсолютное давление в зависимости от конструкции.

Для чего нужен манометр? Основное назначение манометра — контроль и регулировка давления в системах отопления, водоснабжения, компрессорных установках, автомобильных двигателях и других технических устройствах.

Виды манометров

Существует несколько основных типов манометров, различающихся по принципу действия и конструкции. Рассмотрим основные виды и типы манометров.

Мембранные

Используют гибкую мембрану, которая деформируется под давлением. Используются в агрессивных средах, так как чувствительный элемент защищен от прямого контакта с измеряемой средой.

Жидкостные

Работают на основе U-образной трубки, заполненной жидкостью (например, водой или ртутью). Измеряют разность давлений и часто используются в лабораториях.

Дифференциальные

Предназначены для измерения разницы давлений в двух точках системы. Применяются в системах вентиляции, фильтрации и контроля расхода.

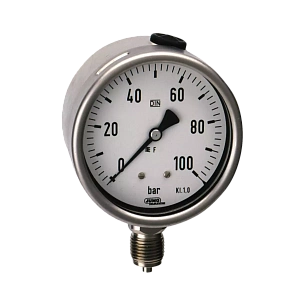

Пружинные

Самый распространенный тип. Внутри находится трубчатая пружина, которая деформируется под давлением, передавая усилие на стрелочный механизм.

Устройство и принципы работы манометра

Сферы применения

Где используется манометр? Эти приборы востребованы в отраслях:

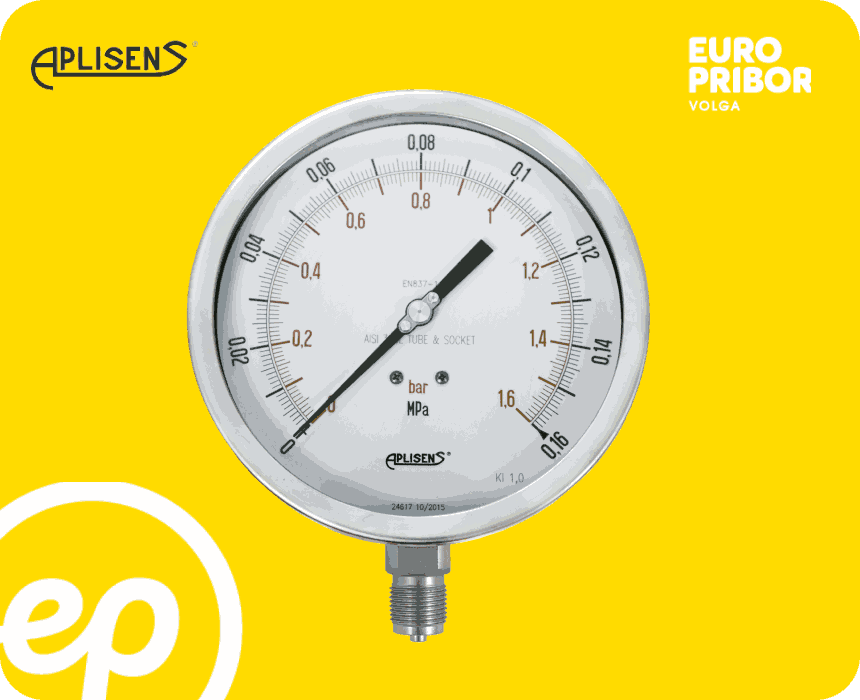

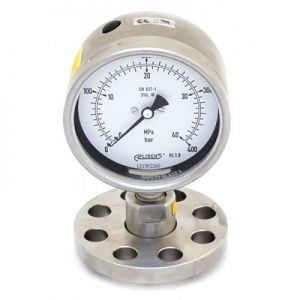

Польская компания Aplisens предлагает широкий ассортимент манометров, включая стандартные, коррозионностойкие и электроконтактные модели. Особого внимания заслуживают их мембранные разделители для агрессивных сред. Класс точности 1,0 и 1,6.

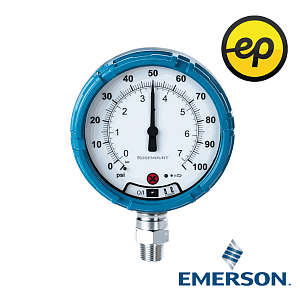

Emerson (бренды Rosemount, Druck) производит высокотехнологичные цифровые и аналоговые манометры с возможностью интеграции в промышленные системы управления. Их многопараметрические датчики сочетают измерение давления с температурой и расходом, а беспроводные модели позволяют вести мониторинг удаленно.,

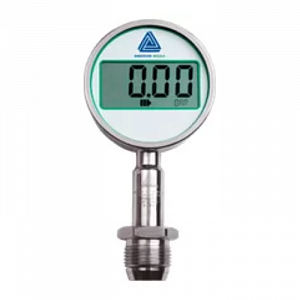

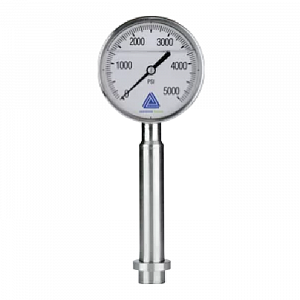

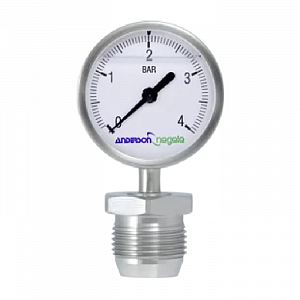

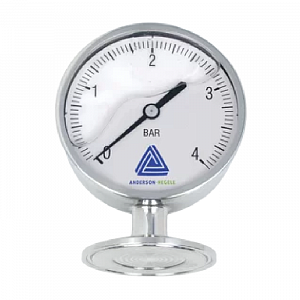

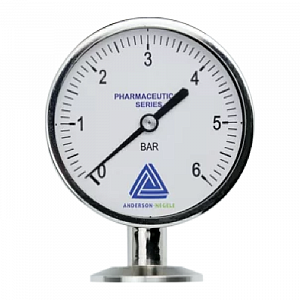

Швейцарская компания Anderson Negele специализируется на гигиенических манометрах с гладкими поверхностями (без зазоров), соответствующими стандартам EHEDG и 3-A. Модели с мембранными разделителями из PTFE исключают риск загрязнения продукта, а специальные исполнения выдерживают CIP/SIP-мойку.

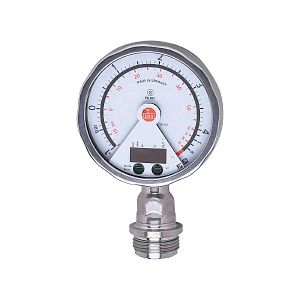

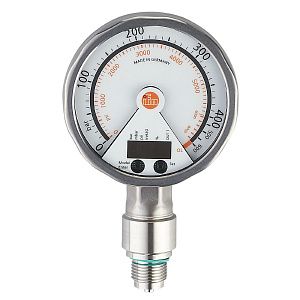

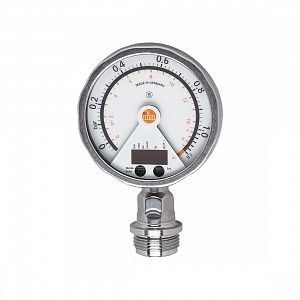

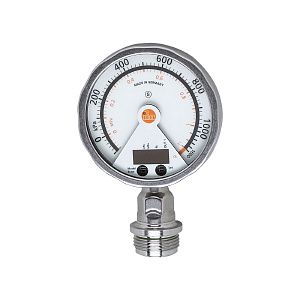

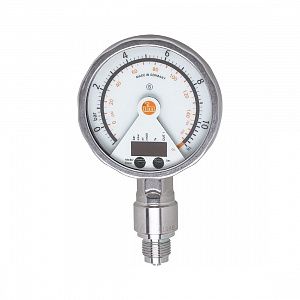

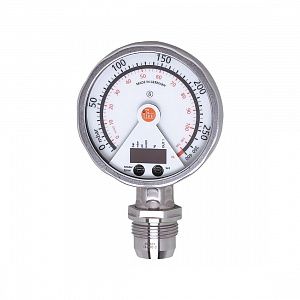

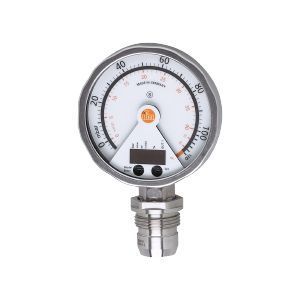

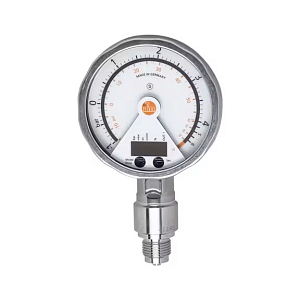

Немецкий бренд IFM предлагает компактные и прочные манометры для машиностроения, гидравлических систем и пневматики. Их электронные манометры серии PN с аналоговым или цифровым выходом (4...20 мА, IO-Link) легко интегрируются в системы Industry 4.0. Особенность – встроенная диагностика, предупреждающая о перегрузках. Есть модели с виброустойчивым корпусом.

Теперь вы знаете, что измеряет манометр, какие бывают манометры и как они работают. Выбор подходящего типа зависит от условий эксплуатации и требуемой точности измерений.

Бонус: уникальные факты о манометрах, о которых мало кто знает

1. Манометры в космосе: как измеряют давление за пределами Земли?

Мало кто задумывается, но манометры играют ключевую роль в космических миссиях. Например, в скафандрах астронавтов установлены специальные датчики, отслеживающие давление кислорода и герметичность оболочки. Один сбой — и жизнь космонавта окажется под угрозой. На МКС используются высокоточные цифровые манометры, способные работать в условиях невесомости и экстремальных температур. Более того, в вакууме космоса применяют ионизационные манометры, которые измеряют сверхнизкое давление (до 10−12 бар) с помощью ионизации молекул газа.

2. Манометры, которые "чувствуют" звук: акустические методы измерения давления

Существуют акустические манометры, использующие звуковые волны для определения давления. Принцип основан на том, что скорость звука в газе зависит от его плотности и давления. Такие приборы применяются в метеорологии для изучения атмосферных явлений, а также в аэрокосмической отрасли — например, для калибровки датчиков в аэродинамических трубах. Эти манометры не имеют движущихся частей, что делает их исключительно долговечными и точными.

Эти примеры показывают, что манометры — это не просто "стрелочные приборы", а высокотехнологичные устройства, без которых невозможны многие современные научные и промышленные достижения.
