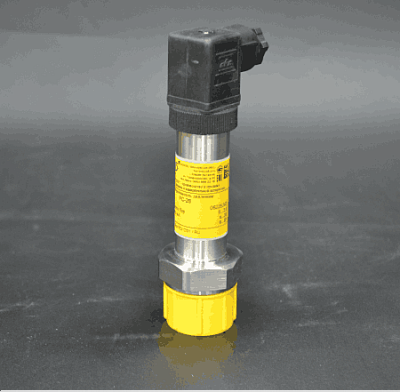

Преобразователь давления APLISENS PC-28 0-4 бар

Преобразователь давления PC-28/0...4бар/PD/S-DIN25/RU (б/у)

Предназначен для измерения избыточного, вакуумметрического и абсолютного давления газов, паров и жидкостей (в том числе, агрессивных веществ), и преобразования измеренного давления в унифицированный аналоговый выходной сигнал постоянного тока 4...20 мА, либо по напряжению 0...10 В, 0...2 В, 0,4...2 В, либо в цифровой сигнал Modbus RTU. Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью.

Преобразователь давления РС 28 для защиты от агрессивных воздействий, электронная схема залита силиконовым компаундом и помещена в корпус из нержавеющей стали 0H17N12M2T (316ss), со степенью защиты от IP65 до IP68, в зависимости от типа электрического присоединения:

- Тип PD. Степень защиты корпуса - IP65. Штепсельный разъём типа DIN 43650. Возможно исполнение типа РPD, при котором штепсельный разъём приспособлен к пломбированию (ограничение доступа к потенциометрам настроек).
- Тип PM12. Степень защиты корпуса - IP67. Штепсельный разъём типа M12×1. Электрическое кабельное присоединение, соединение с атмосферой с обратной стороны измерительной мембраны, осуществляется посредством капилляра, находящегося в кабеле. Длина кабеля - 3 м, по умолчанию.
-Тип ALW. Степень защиты корпуса - IP65. Имеет местный индикатор, встроенный в корпус, выполненный из алюминия. Конструкция корпуса даёт возможность поворота местного индикатора на 90°, поворота корпуса по отношению к приёмнику давления в пределах -0–340°. Возможно два исполнения корпуса ALW (1) или ALW (2), различаются наклоном индикатора на -60° в первом случае. Подключение линии связи производится с использованием штепсельного разъёма типа DIN 43650 (PD) или штепсельного разъёма типа M12×1 (PM12), при котором, степень защиты корпуса - IP67. Конфигурируемый жидкокристаллический индикатор с подсветкой, рабочий диапазон температуры которого, -30…+65°C, позволяет отображать: значения давления, действующего на измерительный элемент; значения выходного тока в мА или в процентах от диапазона; шкалу пользователя.
- Тип PZ. Степень защиты корпуса - IP66. Корпус изготовлен из нержавеющей стали, механически стойкий. Имеет зажимную коробку с сальником M20×1,5. Наличие зажимной колодки позволяет измерять выходной ток, не разрывая цепь. ( Исполнение не доступно с выходным сигналомModbus RTU)
- Тип PK. Степень защиты корпуса - IP67. Электрическое кабельное присоединение, соединение с атмосферой, с обратной стороны измерительной мембраны, осуществляется посредством капилляра, находящегося в кабеле. Длина кабеля - 3 м, по умолчанию. Возможно исполнение типа PKD, имеющее пластиковый сальниковый ввод. А также, исполнение типа PKSG, отличающееся степенью защиты корпуса - IP68.
В преобразователях PC-28, для измерений во взрывоопасных зонах предусмотрено специальное исполнение Ex. Специальное исполнение D выполнено с сальником, предназначенным для гидравлических систем высокого давления. Специальное исполнение H – версия для газогидронапорных установок, обладает высокой способностью выдерживать перегрузку (например, при диапазоне 1МПа, способность выдерживать перегрузки до 14 МПа). (Выше перечисленные исполнения не доступны с выходным сигналом Modbus RTU).
В датчиках давления Aplisens РС 28, с выходным сигналом 4…20 мА, имеется: специальном исполнение Safety, в соответствии с сертификатом промышленной безопасности SIL; специальном исполнение TR, в котором увеличена скорость сбрасывания для верного отображения измерительного параметра в функции времени (например, мониторинг трубопровода) TRC ниже 30 мс; специальном исполнение CT, с цифровой термокомпенсцией -30…+50°C (только для абсолютного давления). Основная погрешность -±0,16%, суммарная погрешность во всём диапазоне термокомпенсации ≤ 0,3%, исполнение рекомендуется для коррекции газовых расходомеров.
В специальном исполнении Кислород преобразователь приспособлен к измерению кислорода. Для присоединения к процессу используются штуцера типа M, G½".
В специальном исполнении Hastelloy используются штуцера типа P и CM30x2, смачиваемые части которых изготовлены из сплава Hastelloy C276.
В специальном исполнении Au используется мембрана, покрытая золотом. (различные варианты по согласованию).
Возможно специальное исполнение Q... для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере.
