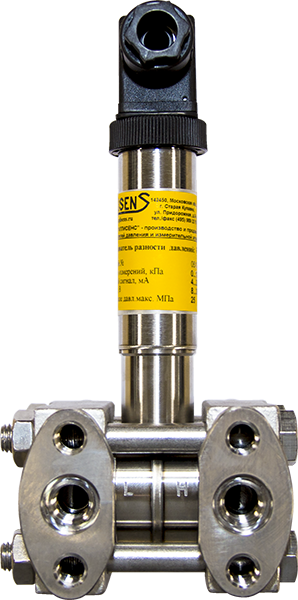

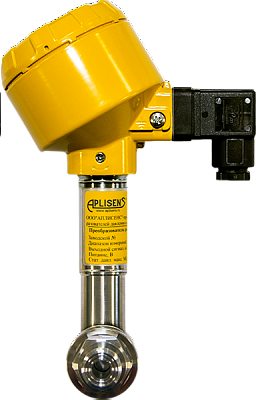

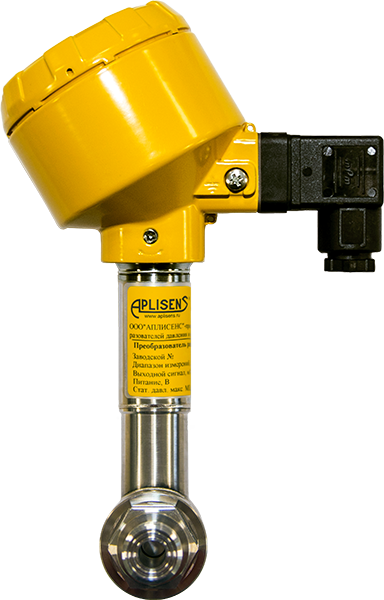

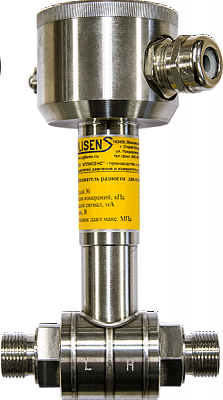

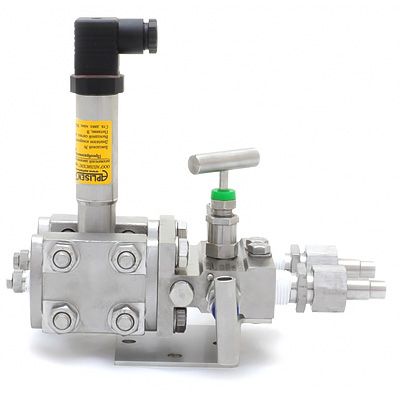

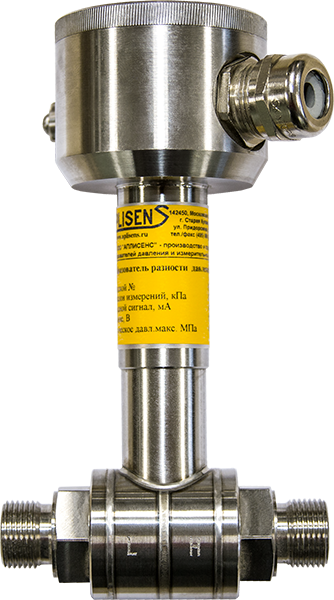

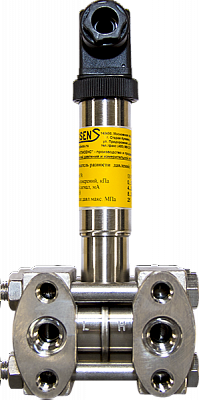

Преобразователь разности давлений APLISENS PR-28

» Верхний предел измерений: 2,5 МПа » Минимальная ширина диапазона: 1 кПа » Предел допускаемой приведенной погрешности: ±0,25% » Выходной сигнал: 4...20 мА 0...10 В 0...2 В 0,4...2 В » Устойчивость к перегрузке давлением: до 40 МПа » Взрывозащита (Ex): Ga/Gb Ex ia llC T4/T5/T6X Ex ia lllC T110°C Da PO Ex ia l Ma X » Исполнение Safety (SIL1) Преобразователь давления измерительный PR-28 предназначен для измерений разности давлений газов, паров и жидкостей (в том числе, агрессивных веществ) Измерительным элементом является пьезорезистивная кремниевая монолитная структура, встроенная в приёмник давления, который отделён от измеряемой среды разделительной мембраной и заполнен специальной манометрической жидкостью. В преобразователях PR-28, для защиты от агрессивных воздействий, электронная схема залита силиконовым компаундом и помещена в корпус из нержавеющей стали 0H17N12M2T (316ss), в зависимости от типа электрического присоединения: -Тип PD. Степень защиты корпуса - IP65. Штепсельный разъём типа DIN 43650. Возможно исполнение типа РPD, при котором штепсельный разъём приспособлен к пломбированию (ограничение доступа к потенциометрам настроек). -Тип PM12. Степень защиты корпуса - IP67. Штепсельный разъём типа M12×1. Электрическое кабельное присоединение, соединение с атмосферой с обратной стороны измерительной мембраны, осуществляется посредством капилляра, находящегося в кабеле. -Тип ALW. Степень защиты корпуса - IP65. Имеет местный индикатор, встроенный в корпус, выполненный из алюминия. Конструкция корпуса даёт возможность поворота местного индикатора на 90°, поворота корпуса по отношению к приёмнику давления в пределах 0–340°. Подключение линии связи производится с использованием штепсельного разъёма типа DIN 43650 (PD) или штепсельного разъёма типа M12×1 (PM12), при котором степень защиты корпуса - IP67. Конфигурируемый жидкокристаллический индикатор с подсветкой, рабочий диапазон, температуры которого -30…+65°C, позволяет отображать: значения давления, действующего на измерительный элемент; значения выходного тока в мА или в процентах от диапазона; шкалу пользователя. -Тип PZ. Степень защиты корпуса - IP66. Корпус изготовлен из нержавеющей стали, механически стойкий. Имеет зажимную коробку с сальником M20×1,5. Наличие зажимной колодки позволяет измерять выходной ток, не разрывая цепь. -Тип PK. Степень защиты корпуса - IP67. Электрическое кабельное присоединение, соединение с атмосферой, с обратной стороны измерительной мембраны, осуществляется посредством капилляра, находящегося в кабеле. Возможно исполнение типа PKD, имеющее пластиковый сальниковый ввод. В преобразователях PC-28, для измерений во взрывоопасных зонах, предусмотрено специальное исполнение Ex. Конструкция приёмника гарантирует устойчивость преобразователя к ударным воздействиям измеряемым давлением и к перегрузке по давлению до предельно допустимого статического давления 25 МПа или 40 МПа в специальном исполнении 40 МПа. В преобразователях PR-28, с выходным сигналом 4…20 мА, имеется: специальном исполнение Safety, в соответствии с сертификатом промышленной безопасности SIL. Возможно специальное исполнение Q... для повышения показателей надёжности преобразователя путём дополнительной тренировки прибора в климатической камере.

Технические характеристики

• Гарантия: от 12 месяцев
• Артикул: PR-28
• Степень защиты: IP65, IP66
• Длина кабеля, м: 3 м
• Аналоговый выход по току, мА: 4...20 мА
• Аналоговый выход по току, В: 0...10 В 0...2 В 0,4...2 В
