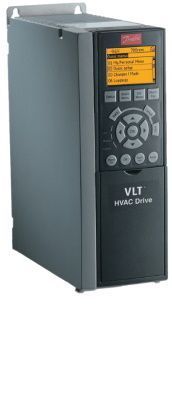

Частотный преобразователь Danfoss VLT HVAC Drive FC 102

Основные характеристики

VLT HVAC Drive FC 102 – серия преобразователей частоты с векторным управлением. Эти устройства применяются для регулировки производительности и автоматического управления вентиляторами систем принудительной циркуляции воздуха и центробежных насосов.

Модельная линейка включает в себя частотные преобразователи IP00/20/21/55/66, мощностью от 1,1 до 1400 кВт. Во входной цепи всех устройств этой серии установлен фильтр высших гармоник RFI.

Частотные преобразователи этой серии соответствуют требованиям директив ЕС и Технических регламентов Таможенного союза стран ЕврАзЭС:

• По низковольтному оборудованию.
• По электромагнитной совместимости.
• О машинном оборудовании.

Устройства имеют маркировку “СЕ” и “EAC”, подтверждающую соответствие стандартам.

Автоматические функции

Рабочие функции преобразователей частоты активируются после включения электропривода. Устройства VLT HVAC Drive FC 102 имеют:

• Защиту от короткого замыкания. Преобразователь измеряет величину тока на каждой из трех фаз электродвигателя. При превышении установленного значения, инвертор отключает выходную цепь. На дисплее отображается ошибка с кодом ”короткое замыкание”. Со стороны питающей сети обязательна установка предохранителей на каждую фазу, рекомендованных производителем моделей. Для долговременного отключения и дублирования защиты после них возможна установка автоматических выключателей.
• Защиту от обрыва фазы. Функция контроля фаз активирована по умолчанию. Заводская настройка – 1000 мс. Возможна переустановка значений при настройке электропривода.
• Защиту от блокировки ротора. При чрезмерной нагрузке или механической блокировке вала двигателя, возможен перегрев обмоток.
• Защиту от несимметричности фаз. При возникновении асимметрии частотный преобразователь отключается.
• Защиту от перегрузки. Функция предельного значения крутящего момента обеспечивает защитное отключение двигателя независимо от скорости. Значение момента и время до остановки электрической машины после индикации предупреждения задается в настройках.
• При достижении критической температуры, преобразователь немедленно отключается.
• Предел скорости. Частотный регулятор имеет возможность задавать верхний и нижний предел частоты вращения ротора электродвигателя.
• Защиту от высокого напряжения.
• Автоматическую модуляцию частоты коммутации. Преобразователь автоматически регулирует частоту импульсов, определяющих форму переменного тока. При этом уменьшается шум электрической машины на низких скоростях и нагрев ПЧ при высокой частоте вращения. Выходная мощность при этом остается без изменений.
• Оптимизацию потребления электроэнергии. ПЧ осуществляет контроль нагрузки на валу электродвигателя. Выходной ток и напряжение преобразователя соответствуют фактической нагрузке привода. Это позволяет снизить потребление мощности тягодутьевых систем и насосных станций при низком расходе воды или подаваемого в топки воздуха. Также эта функция работает и для других сфер применения.

Преобразователи частоты этой серии также обеспечивают стабильную работу электропривода при бросках и падениях напряжения, во время переходных процессов. Функция автоматического перезапуска позволяет осуществлять старт при восстановлении электроснабжения при кратковременных отключениях. Преобразователи также обеспечивают подхват вращающегося двигателя.

Пользовательские функции

Пользовательские функции включаются и программируются при настройке частотно-регулируемого привода. В преобразователях частоты VLT HVAC Drive FC 102 реализованы следующие опции:

• Автоматическая адаптация электродвигателя. Процедура не требует запуска двигателя и проводится без отсоединения электрической машины от механизма. Это позволяет частотному преобразователю рассчитывать производительность и другие характеристики электропривода. Автоматическая адаптация определяет фактические параметры, что необходимо при модернизации приводов с моторами, бывшими в длительной эксплуатации и капительном ремонте.
• Пропуск резонанса. При работе вентиляционных систем на определенных скоростях вращения вентилятора может возникать явление резонанса. Это вызывает повышенный шум, вибрации. В отдельных случаях может привести к серьезным авариям. ПЧ VLT HVAC Drive FC имеют 4 настраиваемых диапазона пропуска нежелательных скоростей.
• Интеллектуальное логическое управление или SLC. Контроллер ПЧ позволяет программировать 1-20 событий и настраивать выполняемые связанные с последовательностью событий действия.

При помощи частотных преобразователей этой серии можно реализовать схемы автоматического управления насосными станциями, вентиляторами с обратной связью по одной или нескольким характеристикам.

Устройство поддерживает протоколы обмена данными FC, Modbus RTU и может интегрироваться в многоуровневые АСУТП.

VLT HVAC Drive FC 102 позволяет снизить износ технологического оборудования, расходы на электроэнергию и является отличным решением для приводов до 1400 кВт.

Коды заказа и расшифровка

Danfoss VLT HVAC Drive FC 102 (3 фазы 380В) (Базовая модификация IP20, без тормозного ключа с RFI-фильтром класса А2, с графическим дисплеем, без сетевых опций, 3 фазы, 380-480В, без покрытия плат)

Базовая модификация IP00, 3 фазы, 380-480В, без тормозного ключа с RFI-фильтром класса А2, с графическим дисплеем, без сетевых опций, без покрытия плат
